Beschrijving

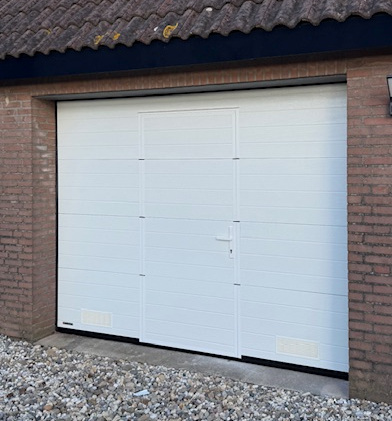

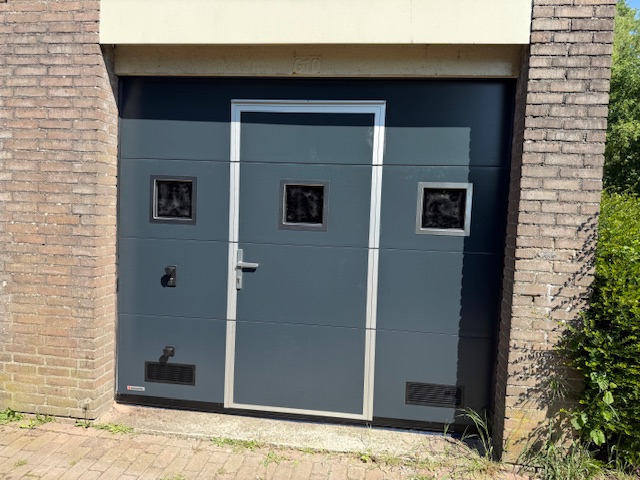

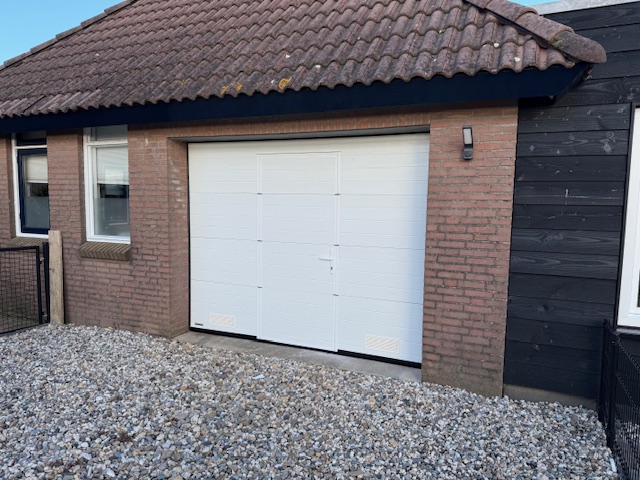

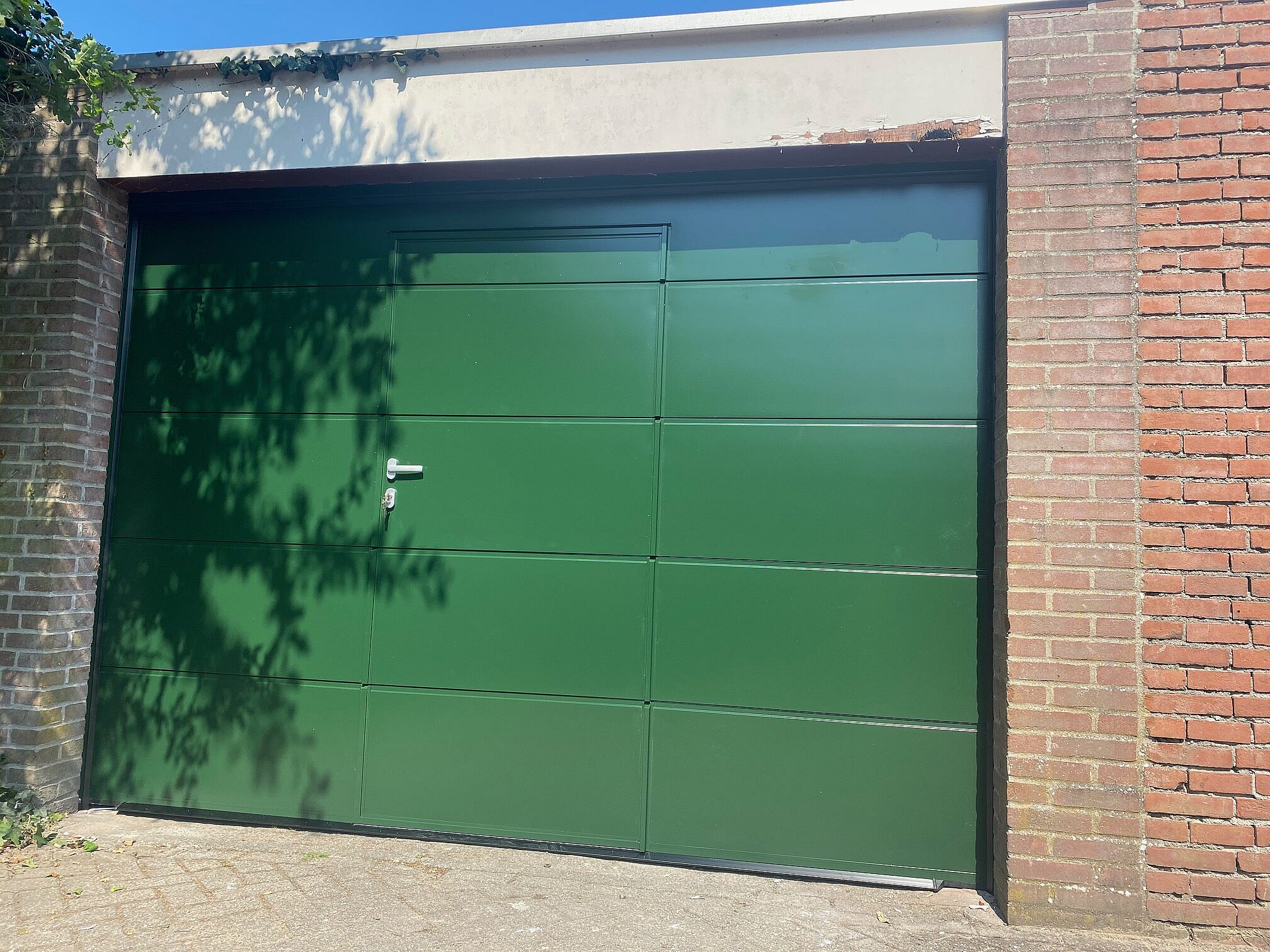

GDC40 sectionaaldeur met ingebouwde loopdeur. De loopdeur wordt standaard in het midden van de sectionaaldeur gemonteerd, de drempel heeft een hoogte van 90mm (bij deuren breder dan 5000mm is de drempel 130mm hoog). Optioneel is een lage drempel (26mm hoogte) mogelijk. De loopdeuromranding is standaard geanodiseerd aluminium en optioneel in kleur van de deur te verkrijgen. De doorgangsbreedte van de loopdeur is 840mm. De hoogte van de loopdeur is afhankelijk van de totale hoogte van de deur en varieert tussen 1700 en 2600mm.

Maatvoering:

Garagedeur Concurrent produceert uw sectionaaldeur precies op uw gewenste afmeting. U kan bij het bestellen de maatvoering tot op de millimeter nauwkeurig invullen. De sectionaaldeur worden achter de dag, achter de opening van uw garage gemonteerd. De bestelmaat van uw garagedeur is de afmeting van de opening van uw garage, let daar bij op dat u voldoende ruimte aan de binnenzijde heeft om de kozijnen en het veerbeslag te kunnen monteren.

Bepaal de dagmaatbreedte (So), aan iedere zijde heeft u minimaal 100mm (zowel W1 als W2) nodig voor de montage van de verticale geleiders.
Bepaal de dagmaathoogte (Ho) en de vrije ruimte N boven deze dagmaathoogte tot aan het plafond of de onderkant van de balkenlaag. Let op dat deze ruimte over de gehele inschuifdiepte (E) van de garagedeur aanwezig is.

Railsysteem:

Normaal beslag
Inschuifdiepte(E) = Ho + 555mm

Laag plafond beslag
Inschuifdiepte(E) = Ho + 625mm

Bij een N die groter is dan 130mm maar kleiner dan 210mm kiest u voor een laag plafond beslag, mogelijk met elektrische en handmatige bediening.
Bij een N die groter is dan 210mm kiest u voor normaal beslag, mogelijk met elektrische en handmatige bediening.
